اجزای ست یراق دو حالته؛ معرفی قطعات و کاربرد هرکدام

معرفی قطعات ست یراق دو حالته و کاربرد هرکدام

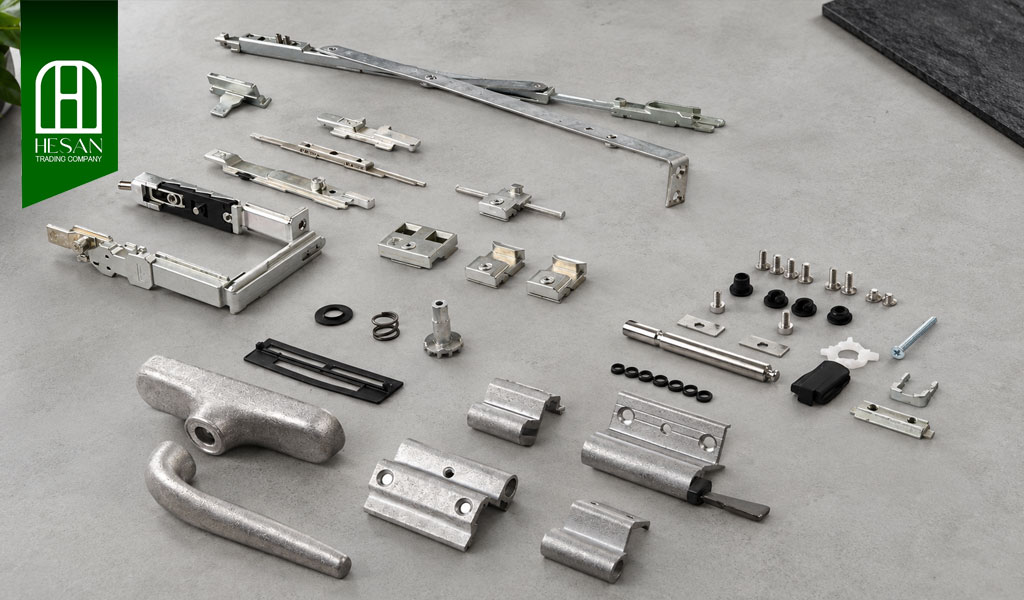

ست یراق دو حالته از مجموعه‌ای از قطعات مکانیکی تشکیل شده است که با حرکت دستگیره، امکان باز شدن پنجره در دو وضعیت لولایی و کلنگی را فراهم می‌کنند. هر قطعه وظیفه مشخصی دارد؛ از انتقال حرکت دستگیره و درگیر شدن نقاط قفل گرفته تا نگه‌داشتن لنگه روی قاب و کنترل بازشوی بالایی.

شناخت اجزای ست یراق دو حالته فقط به دانستن نام قطعات محدود نمی‌شود؛ عملکرد صحیح پنجره به هماهنگی این اجزا با یکدیگر، نوع پروفیل آلومینیومی و ابعاد و وزن لنگه نیز بستگی دارد. ترکیب قطعات در همه سیستم‌ها یکسان نیست و ممکن است با توجه به طراحی یراق، نوع لولا و روش بازشو تفاوت داشته باشد.

اسپانیولت و مکانیزم انتقال حرکت

اسپانیولت یکی از اجزای اصلی مکانیزم قفل در بسیاری از سیستم‌های یراق دو حالته است. این قطعه حرکت چرخشی دستگیره را به حرکت اجزای قفل‌شونده تبدیل می‌کند تا نقاط درگیری در موقعیت مناسب قرار بگیرند. به این ترتیب، با تغییر وضعیت دستگیره، لنگه برای بسته شدن، بازشوی لولایی یا بازشوی کلنگی آماده می‌شود.

اسپانیولت به‌تنهایی تمام عملکرد یراق دو حالته را انجام نمی‌دهد؛ بلکه با سایر اجزای مکانیزم در ارتباط است. طول و ساختار آن و نحوه اتصالش به قطعات دیگر باید با سیستم یراق و ابعاد پنجره سازگار باشد.

لولاها و اجزای نگهدارنده لنگه

لولاها وظیفه اتصال لنگه به قاب و هدایت حرکت آن را بر عهده دارند. در سیستم دو حالته، آرایش لولاها باید به‌گونه‌ای باشد که لنگه هم در حالت بازشوی لولایی حرکت کند و هم در وضعیت کلنگی، به‌درستی نگه داشته شود.

نوع لولا به طراحی ست یراق بستگی دارد. برخی سیستم‌ها از لولاهای قابل مشاهده و برخی دیگر از لولاهای مخفی استفاده می‌کنند. این دو نوع از نظر ساختار و نحوه نصب تفاوت دارند و نمی‌توان آن‌ها را بدون بررسی مشخصات سیستم، جایگزین یکدیگر دانست. انتخاب لولای مناسب نیز باید با توجه به ظرفیت تحمل وزن لنگه، ابعاد پنجره و سازگاری یراق با پروفیل آلومینیومی انجام شود.

قیچی یا بازویی بازشوی کلنگی

قیچی یا بازوی کلنگی در سیستم‌هایی که از این قطعه استفاده می‌کنند، وظیفه کنترل بازشدن بخش بالایی لنگه را بر عهده دارد. این قطعه اجازه می‌دهد قسمت بالای پنجره از قاب فاصله بگیرد، درحالی‌که لنگه همچنان به‌وسیله اجزای نگهدارنده در موقعیت مشخصی باقی می‌ماند.

عملکرد صحیح بازوی کلنگی به هماهنگی آن با سایر اجزای یراق وابسته است. طول بازو، محل نصب و سازگاری آن با ابعاد و ساختار پنجره در میزان و نحوه بازشدن لنگه تأثیر دارند.

قطعات گوشه، رابط‌ها و اجزای انتقال حرکت

در بعضی از سیستم‌های دو حالته، برای انتقال حرکت میان بخش‌های مختلف مکانیزم از قطعات رابط یا اجزای گوشه استفاده می‌شود. این قطعات کمک می‌کنند حرکت ایجادشده در یک بخش به قسمت‌های دیگر منتقل شود و اجزای قفل‌شونده هماهنگ با یکدیگر عمل کنند.

تعداد و نوع این قطعات به طراحی یراق بستگی دارد. در برخی مدل‌ها، بخشی از عملکرد انتقال حرکت در ساختار اسپانیولت یا مجموعه‌های یکپارچه‌تر قرار گرفته است؛ بنابراین، نباید وجود قطعات گوشه یا رابط مستقل را در تمام ست‌های یراق دو حالته قطعی دانست.

قفل‌ها، مقابل قفل‌ها و نقاط درگیری

عملکرد قفل شدن پنجره به همکاری اجزایی بستگی دارد که روی لنگه و قاب نصب می‌شوند. قطعات متحرک مکانیزم قفل معمولاً همراه با حرکت دستگیره جابه‌جا می‌شوند و در نقاط مشخصی با قطعات مقابل خود درگیر می‌شوند. این درگیری به بسته ماندن لنگه و تثبیت موقعیت آن کمک می‌کند.

تفاوت این دو گروه از قطعات در محل نصب و نقش آن‌هاست:

• قطعات قفل‌شونده روی لنگه: همراه با مکانیزم یراق حرکت می‌کنند و هنگام تغییر وضعیت دستگیره، موقعیتشان تغییر می‌کند.
• مقابل‌قفل‌ها و نقاط درگیری روی قاب: در محل‌های تعیین‌شده روی قاب نصب می‌شوند تا قطعات متحرک لنگه هنگام بسته شدن با آن‌ها درگیر شوند.

تعداد و محل نقاط درگیری در سیستم‌های مختلف متفاوت است و به طراحی یراق و ابعاد پنجره بستگی دارد. نصب صحیح این قطعات اهمیت زیادی دارد؛ زیرا حتی اگر اجزای ست با یکدیگر سازگار باشند، تنظیم یا جانمایی نامناسب نقاط درگیری می‌تواند باعث سختی حرکت دستگیره، بسته نشدن کامل لنگه یا اختلال در عملکرد قفل شود.

در نتیجه، هنگام بررسی اجزای ست یراق دو حالته باید علاوه بر شناسایی قطعات اصلی، نحوه ارتباط آن‌ها با قاب و لنگه نیز در نظر گرفته شود. فهرست دقیق قطعات و نام‌گذاری آن‌ها باید بر اساس مدل واقعی یراق انجام شود؛ به‌ویژه زمانی که هدف، معرفی یک ست مشخص برای پنجره آلومینیومی است.

تفاوت اجزای ست یراق دو حالته در سیستم های مختلف

ترکیب قطعات ست یراق دو حالته در همه پنجره‌های آلومینیومی یکسان نیست. برند سازنده، طراحی مکانیزم، نوع لولا، ساختار پروفیل و ابعاد لنگه می‌توانند بر تعداد، شکل و نحوه اتصال قطعات تأثیر بگذارند. به همین دلیل، فهرست اجزای یک ست را نمی‌توان بدون بررسی مشخصات فنی به تمام سیستم‌های دو حالته تعمیم داد.

مهم‌ترین تفاوت‌ها عبارت‌اند از:

• نوع لولا: در سیستم‌های مجهز به لولای معمولی یا مخفی، ساختار قطعات نگهدارنده و روش نصب آن‌ها متفاوت است.
• طراحی مکانیزم: بسته به برند و مدل یراق، نحوه انتقال حرکت دستگیره و اتصال اجزای قفل‌شونده ممکن است تغییر کند.
• نوع پروفیل آلومینیومی: شکل مقطع پروفیل، محل نصب یراق و سازگاری قطعات با شیارها و اتصالات پنجره را تحت تأثیر قرار می‌دهد.
• ابعاد و وزن لنگه: با تغییر ابعاد و وزن پنجره، ممکن است به آرایش متفاوتی از قطعات یا اجزایی با ظرفیت تحمل بار متناسب نیاز باشد.
• ساختار بازوی کلنگی و اتصالات: شکل و نحوه عملکرد این قطعات در سیستم‌های مختلف می‌تواند متفاوت باشد و لزوماً از یک الگوی ثابت پیروی نمی‌کند.

نکته مهم این است که تفاوت در شکل یا تعداد قطعات الزاماً به معنای تفاوت در عملکرد کلی یراق نیست؛ ممکن است دو سیستم با ساختارهای متفاوت، هر دو امکان بازشوی لولایی و کلنگی را فراهم کنند، اما اجزای داخلی و روش انتقال حرکت در آن‌ها یکسان نباشد.

برای شناسایی دقیق اجزای ست یراق دو حالته، بهتر است مشخصات فنی محصول، فهرست قطعات سازنده و سازگاری آن با پروفیل پنجره بررسی شود. این موضوع به‌ویژه هنگام تهیه قطعات جایگزین اهمیت دارد؛ زیرا شباهت ظاهری دو قطعه به‌تنهایی برای اطمینان از سازگاری آن‌ها کافی نیست.

قطعات ست یراق دو حالته چگونه با یکدیگر کار می‌کنند؟

عملکرد ست یراق دو حالته به هماهنگی دستگیره، مکانیزم قفل، لولاها و قطعات کنترل بازشو بستگی دارد. با چرخاندن دستگیره، وضعیت مکانیزم تغییر می‌کند و یراق، لنگه را برای باز شدن در حالت انتخاب‌شده آماده می‌کند. تفاوت دو حالت بازشو در نحوه حرکت لنگه و نقش اجزایی است که آن را نگه می‌دارند.

در حالت بازشوی لولایی، لنگه حول محور لولاهای کناری باز می‌شود و امکان دسترسی گسترده‌تری به فضای بیرون یا داخل فراهم می‌کند. در این وضعیت، لولاها وظیفه هدایت و نگهداری لنگه را بر عهده دارند و اجزای قفل‌شونده با تغییر وضعیت دستگیره، از نقاط درگیری آزاد می‌شوند.

در حالت بازشوی کلنگی، بخش بالایی لنگه از قاب فاصله می‌گیرد و قسمت‌های نگهدارنده، حرکت آن را در محدوده طراحی‌شده کنترل می‌کنند. در سیستم‌هایی که بازوی کلنگی دارند، این قطعه در کنترل میزان بازشو و نگه‌داشتن لنگه نقش دارد؛ سایر اجزای یراق نیز باید با این حرکت هماهنگ باشند تا پنجره در وضعیت انتخاب‌شده قرار بگیرد.

در هر دو حالت، عملکرد صحیح مجموعه به سازگاری قطعات و نصب درست آن‌ها وابسته است. اگر یکی از اجزا با سیستم پنجره تناسب نداشته باشد یا نقاط درگیری به‌درستی عمل نکنند، ممکن است حرکت دستگیره سخت شود یا لنگه به‌درستی باز و بسته نشود.

کلام آخر

شناخت اجزای ست یراق دو حالته به انتخاب صحیح قطعات، بررسی سازگاری آن‌ها با پروفیل آلومینیومی و اطمینان از عملکرد هماهنگ پنجره کمک می‌کند. از آنجا که ترکیب قطعات در سیستم‌های مختلف یکسان نیست، بررسی مشخصات فنی ست و نیازهای پنجره، معیار مطمئن‌تری از شباهت ظاهری قطعات است.

اگر قصد بررسی سیستم‌های مختلف را دارید، آشنایی با انواع یراق آلات درب و پنجره آلومینیومی می‌تواند به شما کمک کند تا تفاوت قطعات مورد استفاده در پنجره‌های لولایی، کشویی و دو حالته را بهتر بشناسید و متناسب با نوع بازشو، انتخاب دقیق‌تری داشته باشید.
